屋外や水回りに設置する電気設備を選ぶ際、「IP65」という表記を目にすることは多いでしょう。
この規格は一定の防水・防塵性能を示すため、多くの人が「これなら大丈夫」と考えがちです。
しかし、現場の過酷な環境では、その性能だけでは不十分なケースが少なくありません。
カタログスペックを過信した結果、機器の故障や漏電、建物の劣化といった手痛い失敗につながることもあります。
この記事では、IP65の本当の限界と、プロが見落としがちな防水処理の「落とし穴」を具体的に解説します。
そして、コストのかかる失敗を未然に防ぎ、長期的な信頼性を確保するための実践的な対策までご紹介します。
多くの製品で採用されているIP65ですが、その性能には明確な限界があります。
まずはIP規格の基本を正しく理解し、なぜ「IP65では不十分」と言われるのか、その理由を明らかにしていきましょう。
この知識が、後々の大きなトラブルを防ぐ第一歩となります。
IP規格とは？防塵・防水性能の正しい読み解き方
IP規格（International Protection Code）は、電気製品の筐体における防塵・防水性能を等級で示した国際標準です。
「IP」に続く2つの数字が性能を表しており、それぞれが独立した意味を持っています。
- 1桁目の数字（第1特性数字）: 固形物（ホコリなど）の侵入に対する保護等級を示します。
- 2桁目の数字（第2特性数字）: 水の侵入に対する保護等級を示します。
| 第1特性数字 | 保護の度合い（防塵性能） |
|---|---|
| 0 | 保護なし |
| 1 | 直径 50 mm 以上の固形物が侵入しない |
| 2 | 直径 12.5 mm 以上の固形物が侵入しない |
| 3 | 直径 2.5 mm 以上の固形物が侵入しない |
| 4 | 直径 1.0 mm 以上の固形物が侵入しない |
| 5 | 有害な影響が発生するほどの粉塵が侵入しない（防塵形） |
| 6 | 粉塵が内部に侵入しない（耐塵形） |
| 第2特性数字 | 保護の度合い（防水性能） |
|---|---|
| 0 | 保護なし |
| 1 | 垂直に落ちてくる水滴によって有害な影響を受けない |
| 2 | 15 度以内で傾斜しても垂直に落ちてくる水滴によって有害な影響を受けない |
| 3 | 鉛直から 60 度の範囲で落ちてくる水滴によって有害な影響を受けない |
| 4 | あらゆる方向からの水の飛まつによって有害な影響を受けない |
| 5 | あらゆる方向からの噴流水によって有害な影響を受けない |
| 6 | あらゆる方向からの強力な噴流水によって有害な影響を受けない |
| 7 | 一時的に一定水圧の条件で水中に没しても内部に浸水しない |
| 8 | 継続的に水中に没しても内部に浸水しない |
つまり「IP65」は、「粉塵の侵入を完全に防ぎ、あらゆる方向からの噴流水に耐えられる」性能ということになります。
IP65が耐えられるのは「噴流水」まで – 具体的なシーンで解説
では、「噴流水」とは具体的にどの程度の水流を指すのでしょうか。
JIS規格では、「内径 6.3 mm のノズルを使い、3 m の距離から毎分 12.5 L の水をあらゆる方向に 3 分間以上放水する」という条件が定められています。
これは、日常的なシーンでいえば以下のような状況に相当します。
- 通常の雨やにわか雨
- 庭のホースでの散水（ノズルを絞らない状態）
- 蛇口から出る水がかかる程度
これらの状況には対応できますが、これを超える過酷な環境では性能の限界が見えてきます。
限界①：台風や高圧洗浄機のような「強力な水圧」には耐えられない
IP65の限界の一つ目は、想定を超える「水圧」です。
台風時の横殴りの雨や、業務用の高圧洗浄機による直接噴射は、「噴流水」をはるかに超える強力な水圧を伴います。
このような状況では、防水シールや筐体の隙間から水が侵入するリスクが高まります。
| 項目 | IP65（噴流水保護） | IP66（強力な噴流水保護） |
|---|---|---|
| 想定される状況 | 通常の雨、ホースでの散水 | 台風、暴風雨、高圧洗浄 |
| ノズル内径 | 6.3 mm | 12.5 mm |
| 放水量 | 毎分 12.5 L | 毎分 100 L |
| 適応性 | 高圧には不十分 | 高圧にも対応可能 |
暴風雨に晒される壁面などに機器を設置する場合は、IP66以上の性能が求められます。
限界②：冠水や水たまりなど「一時的な水没」は想定外
IP65はあくまでも「噴流水」に対する保護であり、水没に対する性能は一切保証されていません。
屋外では、集中豪雨による排水不良や、くぼ地への機器の落下など、一時的に水没する可能性は十分に考えられます。
このような状況では、IP65の製品は内部に浸水し、故障する可能性が極めて高いです。
| 項目 | IP65（噴流水保護） | IP67（一時的な水没保護） |
|---|---|---|
| 想定される状況 | 雨や水しぶき | 水たまりへの落下、冠水 |
| 保護対象 | あらゆる方向からの水流 | 水面下 1 m で 30 分間の水没 |
| 適応性 | 水没には無力 | 一時的な水没に対応可能 |
地面に近い場所や、冠水のリスクがある場所に設置する場合は、IP67以上の等級が必須となります。
限界③：紫外線や塩害による「経年劣化」で防水性能は必ず低下する
見落とされがちなのが、経年劣化という避けられない問題です。
屋外に設置された機器は、常に過酷な環境に晒されています。
特に防水性能を支えるパッキンやシール材は、時間とともに必ず劣化していきます。
- 紫外線: ゴムやプラスチック製のシール材を硬化させ、ひび割れの原因となります。
- 温度変化: 昼夜の寒暖差による素材の膨張・収縮が、シールの密着性を低下させます。
- 塩害: 海岸近くでは、塩分が金属部分を腐食させ、筐体の防水性を損ないます。
新品の時点ではIP65の性能を満たしていても、数年後にはその性能が維持されていない可能性があることを常に念頭に置く必要があります。
【プロの失敗談】防水処理で見落としがちな致命的な落とし穴
IP65の限界を理解していても、実際の現場ではさまざまな「落とし穴」が待っています。
ここでは、設計から施工、材料選びの各段階で起こりがちな、プロでも陥りやすい失敗事例をご紹介します。
これらの事例から学ぶことで、同様のミスを未然に防ぐことができます。
設計の落とし穴：環境リスクの軽視と「カタログスペックの過信」
最も多い失敗は、設置環境のリスク評価が不十分なまま「IP65」というスペックだけで製品を選んでしまうことです。
カタログ上の数字だけを信じ、現地の具体的な環境を軽視すると、後で大きな問題に発展します。
設計段階で以下の項目を必ずチェックすることが重要です。
| チェック項目 | 確認すべきリスク |
|---|---|
| 気象条件 | 台風の頻度、年間降雨量、最大風速 |
| 設置場所 | 直射日光（西日）、塩害の有無、粉塵の種類と量 |
| 地理的条件 | 冠水の可能性、排水設備の状況、積雪・凍結のリスク |
| 運用条件 | 高圧洗浄の有無、振動や衝撃の発生 |
これらのリスクを総合的に評価し、IP65で本当に十分なのかを慎重に判断する必要があります。
材料選定の落とし穴：コスト優先で耐候性の低い部材を選んでしまう
機器本体のIP等級だけでなく、ケーブルやコネクタ、シーリング材といった周辺部材の品質も防水性能を大きく左右します。
コストを優先して安価な部材を選ぶと、そこが全体のウィークポイントになりかねません。
特に屋外では、耐候性や耐紫外線性能に優れた材料を選ぶことが長期的な信頼性に繋がります。
| 項目 | 低コスト（低耐候性）部材の例 | 高信頼性（高耐候性）部材の例 |
|---|---|---|
| シーリング材 | 汎用シリコン | 変成シリコン、耐候性シリコン |
| ケーブル | 屋内用 VVF ケーブル | 屋外用（OE）ケーブル、CV ケーブル |
| 配管 | 露出した PF 管 | 防水性の高い VE 管、ケーブルグランドの使用 |
「安物買いの銭失い」にならないよう、初期コストだけでなくライフサイクルコストで判断することが重要です。

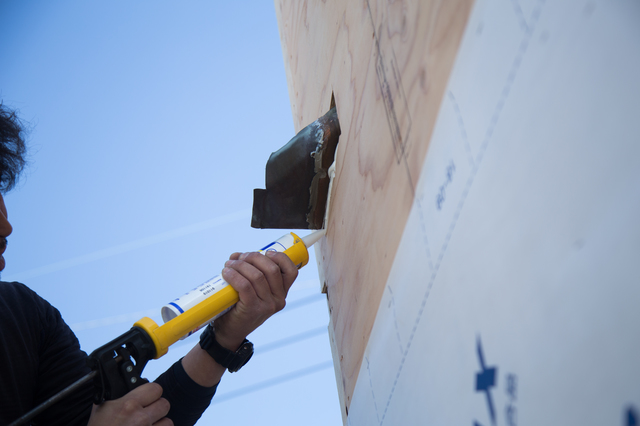

施工の落とし穴：ケーブル引込口や接続部の甘い処理が命取りに
どんなに高性能な機器や材料を使っても、施工がずさんでは意味がありません。
特に水の侵入経路となりやすいのが、筐体へのケーブル引き込み部分やコネクタの接続部分です。
自己流の処理や、少しの手間を惜しんだことが、致命的な結果を招きます。
- ケーブルグランドの締め付け不足
- パッキンの入れ忘れやねじれ
- シーリング材の充填不足や不適切な塗布
- 防水テープの巻き方不良
施工マニュアルを遵守し、細部まで丁寧な作業を徹底することが、防水性能を最大限に引き出す鍵となります。
実例1：屋外カメラが台風で故障、映像記録が消失
ある店舗の軒下に設置されたIP65の防犯カメラが、大型台風の通過後に故障しました。
原因は、横殴りの強い雨がカメラ筐体の隙間から侵入し、内部の基板をショートさせたことでした。
機器の交換費用だけでなく、台風時に発生したかもしれないトラブルの映像記録も失われ、防犯という本来の目的を果たせない事態となりました。
実例2：ベランダの防水層が剥がれ、階下へ雨漏り
ある住宅で、高圧洗浄機を使ってベランダを清掃したところ、防水層の継ぎ目のシール材が剥がれてしまいました。
その後、大雨が降った際にそこから雨水が侵入し、階下の部屋に雨漏りが発生。
壁紙や天井の張り替えなど、大規模な修繕が必要となり、清掃の手間を省こうとしたことが大きな出費につながりました。
もう失敗しない！明日から使える防水処理の実践的対策【計画・施工・保守】
これまで見てきた「限界」と「落とし穴」を踏まえ、ここからは具体的な対策を解説します。
「計画」「施工」「保守」という3つのフェーズに分けて、明日から現場で実践できるポイントをご紹介します。
これらを実行することで、防水に関するトラブルを大幅に減らすことができるはずです。
【計画】設置場所のリスクを徹底分析し、最適なIP等級を選定する
対策の出発点は、徹底したリスク分析です。
前述のチェックリストを活用し、設置環境のあらゆるリスクを洗い出します。
その上で、求められる保護レベルを判断し、IP65に固執せず、必要であればIP66やIP67といった上位等級の製品を迷わず選定しましょう。
オーバースペックを恐れず、安全マージンを確保することが、結果的にコスト削減に繋がります。
【施工】「神は細部に宿る」- ケーブルグランドとシーリングの鉄則
施工品質は、細部へのこだわりに現れます。
特に水の侵入経路となりやすいケーブル引き込み部は、以下の手順で確実な処理を行いましょう。
- 適切なケーブルグランドの選定: 使用するケーブルの外径に適合したサイズの防水ケーブルグランドを選びます。
- 確実な取り付け: 筐体の穴にグランドを垂直に取り付け、ロックナットを規定トルクでしっかりと締め付けます。
- パッキンの確認: ケーブルを通す前に、ゴムパッキンが正しく装着されていることを確認します。
- キャップナットの締め付け: ケーブルを通した後、キャップナットを均等に締め付け、ケーブルが動かなくなるまで固定します。
- シーリング（念のため）: 必要に応じて、グランドの根元やケーブルとの隙間に耐候性シーリング材を充填し、二重の防水対策を施します。
【施工】先進的な工法で防水性能を最大化する（ウレタン防水通気緩衝工法など）
建物の防水など、より高い信頼性が求められる場面では、先進的な工法を検討する価値があります。
例えば「ウレタン防水通気緩衝工法」は、下地の水分を逃がしながら高い防水性を確保できるため、建物の耐久性を大きく向上させます。
専門的な知識が必要ですが、長期的な視点で見れば非常に有効な投資となります。
| 工法 | メリット | デメリット |
|---|---|---|
| ウレタン防水通気緩衝工法 | – 下地の水分による膨れを防ぐ – 複雑な形状にも対応可能 – 高い耐久性と防水性 |
– 施工に専門技術が必要 – 天候に左右されやすい |
【保守】定期的な点検とメンテナンス計画で寿命を延ばす
設置して終わりではなく、定期的なメンテナンスが防水性能を長持ちさせる秘訣です。
劣化のサインを早期に発見し、手遅れになる前に対処することが重要です。
少なくとも年に1回は、以下の項目をチェックするメンテナンス計画を立てましょう。
| 点検項目 | チェック内容 | 推奨頻度 |
|---|---|---|
| シール材の状態 | ひび割れ、硬化、剥がれがないか | 年に1回 |
| 筐体の状態 | 腐食、変形、破損がないか | 年に1回 |
| ケーブル引き込み部 | グランドの緩み、シーリングの劣化がないか | 年に1回 |
| 排水設備の確認 | 排水口の詰まり、水たまりの発生がないか | 半年に1回 |
| 動作確認 | 機器が正常に動作しているか | 半年に1回 |
どのIP等級を選べばいい？設置場所・用途別 最適IP等級の選び方
ここまでIP等級の重要性を解説してきましたが、実際にどの等級を選べば良いか迷うこともあるでしょう。
このセクションでは、具体的な設置場所や用途に応じて、どのIP等級が最適なのかを分かりやすくガイドします。
この早見表やケーススタディを参考に、コストと安全性の最適なバランスを見つけてください。
【比較】IP65・IP66・IP67・IP68の違いを早見表でチェック
まずは、屋外でよく比較されるIP65からIP68までの防水等級の違いを一覧で確認しましょう。
この表で、それぞれの等級がどのような水の侵入に対して保護されるのかを明確に把握できます。
| IP等級 | 保護の対象 | 耐えられる状況の例 |
|---|---|---|
| IP65 | あらゆる方向からの噴流水 | 通常の雨、ホースでの散水 |
| IP66 | あらゆる方向からの強力な噴流水 | 台風や暴風雨、デッキ洗浄、高圧洗浄 |
| IP67 | 一時的な水没（水深 1 m で 30 分） | 集中豪雨による冠水、水たまりへの落下 |
| IP68 | 継続的な水没（メーカー指定条件） | プールや噴水の水中照明、水中ポンプ |
Case1：軒下やカーポートなど、直接雨がかかりにくい場所
直接的な雨の影響は少ないものの、風による吹き込みや結露のリスクは存在します。
| 推奨IP等級 | 理由と注意点 |
|---|---|
| IP65 | 基本的にはIP65で対応可能です。 ただし、湿気がこもりやすい場所では結露対策が、風が強い場所では雨の吹き込みを考慮する必要があります。 |
Case2：壁面設置など、雨風に直接晒される場所
建物の外壁に設置する照明や防犯カメラ、インターホンなどは、最も過酷な気象条件に晒されます。
| 推奨IP等級 | 理由と注意点 |
|---|---|
| IP66 以上 | 台風などの暴風雨による強力な水圧に耐えるため、IP66以上の等級を強く推奨します。 特に高圧洗浄機で壁を清掃する可能性がある場合は必須です。 |
Case3：地面に近いなど、冠水の可能性がある場所
地面に設置するグラウンドライトや、低い位置にある屋外コンセントは、大雨の際に水没するリスクがあります。
| 推奨IP等級 | 理由と注意点 |
|---|---|
| IP67 以上 | 排水不良や集中豪雨による一時的な水没から機器を保護するため、IP67以上の等級が必須です。 設置場所の水はけを事前に確認することも重要です。 |
Case4：水中照明など、恒常的に水没する場所
池やプール、噴水の中など、常に水中で使用する機器には最高の防水性能が求められます。
| 推奨IP等級 | 理由と注意点 |
|---|---|
| IP68 | 継続的な水圧に耐え、内部への浸水を完全に防ぐ必要があるため、IP68一択となります。 メーカーが指定する水深や使用条件を必ず確認してください。 |
まとめ：IP65の限界を理解し、一歩先の防水対策で長期的な安心を手に入れる
IP65は多くの場面で有効な防水性能を発揮しますが、万能ではありません。
屋外や水回りといった過酷な環境では、その限界を正しく認識し、過信しないことが何よりも重要です。
大切なのは、以下の4つのステップを一貫して行うことです。
- 環境分析: 設置場所のリスクを徹底的に洗い出す。
- 適切な等級選定: リスクに見合った、十分なマージンを持つIP等級を選ぶ。
- 確実な施工: 細部にまでこだわり、メーカーの指示通りに丁寧な作業を行う。
- 定期的な保守: 経年劣化を前提とした点検とメンテナンスを計画的に実施する。
これらのアプローチを実践することで、機器の故障や漏電といったトラブルを未然に防ぎ、長期にわたる安全と信頼を確保できるでしょう。
