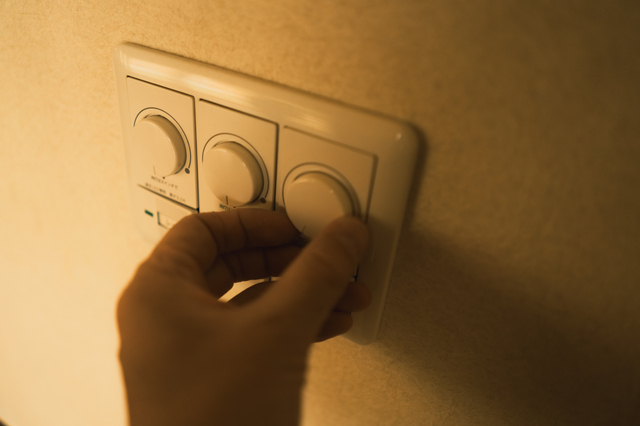

LED照明の明るさを調整しようとディマースイッチをつないだ瞬間、激しいちらつきや異音が発生した経験はありませんか。
私も昔、苦労して自作したLED照明に調光器を接続したところ、ストロボのように激しく点滅して本当に驚きました。
せっかくの作品が台無しになったようで、あの時はとても悔しかったです。
本記事では、単なる製品の買い替えにとどまらず、技術的な背景を理解し、部品レベルで根本的に問題を解決する方法を解説します。
- 結論: LEDと調光器の相性問題は、回路の動作原理の違いによるものです。
- 主な理由: 白熱灯用の調光器は、電子回路であるLEDドライバを正しく制御できないからです。
- 注意点: 無理に使用を続けると、部品の異常発熱や故障を引き起こす危険性があります。
- 条件の違い: 既にLED専用調光器を使用している場合は、配線ミスやノイズの影響を疑う必要があります。
なぜ起こる？ディマースイッチとLEDドライバの相性問題の根本原因
LEDドライバとディマースイッチの相性問題は、電気的な負荷特性の決定的な違いから生まれます。
白熱灯を前提とした従来の調光器に、複雑な電子回路であるLEDをつなぐと、電流の波形が乱れてしまうのです。
この仕組みを理解することが、トラブル解決の第一歩になります。
- 結論: 負荷特性（抵抗負荷か電子負荷か）の違いが最大の原因です。
- 主な理由: 従来の調光器は、複雑な回路を持つLEDの制御を想定して作られていないためです。
- 注意点: 単純にワット数を合わせただけでは、相性問題は解消されません。
- 該当しないケース: 最初からシステムとして設計されている専用照明機器では発生しにくいです。
| 項目 | 白熱電球（従来） | LED照明（現代） |
|---|---|---|
| 負荷の種類 | 純粋な抵抗負荷 | 非線形な電子負荷 |
| 電流の流れ方 | 電圧に比例して滑らかに流れる | 回路の動作に合わせて断続的に流れる |
| 消費電力 | 非常に大きい（数十W〜） | 非常に小さい（数W〜） |
| 調光器への影響 | 安定して動作しやすい | 誤動作や不安定な動作を招きやすい |
白熱電球のフィラメントは、熱を持たせて光らせる単純な仕組みです。
一方、LEDの内部には電流を一定に保つための細かな電子部品が詰まっています。
この性質の違いが、調光時のさまざまな不具合を引き起こします。
トライアック（位相制御）調光器の仕組みとLEDへの影響
一般家庭に普及している調光器の多くは、トライアックと呼ばれる半導体素子を使っています。
交流電圧の波形の一部を切り取ることで、照明に送る電力を減らして暗く見せる仕組みです。
しかし、この波形カットの衝撃が、LEDドライバに大きな負担をかけます。
- 結論: 波形を切り取る「位相制御」が、LEDの誤動作を誘発します。
- 主な理由: 急激な電圧の変化に、LED側の内部回路が追いつけないためです。
- 注意点: 波形が削られることで、意図しないノイズや電流の乱れが生じます。
- 条件の違い: PWM方式など、別の調光方式を採用している環境には当てはまりません。
| 位相制御の特徴 | メリット | デメリット・LEDへの影響 |
|---|---|---|
| 波形の一部をカット | シンプルで低コスト | 急激な電圧変化による突入電流の発生 |
| 既存配線の流用 | 新たな信号線が不要 | ノイズが電源ラインに乗りやすい |
| トライアック素子 | 大電力を扱える | 動作維持のために一定の電流が必要 |
波形が突然立ち上がる瞬間に、LEDドライバ内のコンデンサへ一気に電流が流れ込みます。
これが原因で、内部の部品が悲鳴を上げ、正常な点灯を妨げてしまうのです。
順位相制御（Leading Edge）と逆位相制御（Trailing Edge）の違い
位相制御には、波形の前半を削る「順位相」と、後半を削る「逆位相」の2種類が存在します。
白熱灯向けに作られた順位相制御は、電子回路であるLEDには不向きなケースが多いです。
それぞれの特性を知ることで、正しい調光器選びが明確になります。
- 結論: LEDの調光には、逆位相制御の方が圧倒的に適しています。
- 主な理由: 順位相制御は急激な電圧の立ち上がりがあり、電子部品に負荷をかけるからです。
- 注意点: 逆位相制御の調光器は、順位相に比べて価格が少し高めです。
- 例外: メーカーが順位相対応を明記している特殊なLEDドライバもあります。
| 制御方式 | カットする部分 | 電圧の変化 | LEDとの相性 |
|---|---|---|---|
| 順位相制御 | 波形の立ち上がり（前半） | ゼロから急激に最大電圧へ跳ね上がる | 悪い（突入電流が発生しやすい） |
| 逆位相制御 | 波形の立ち下がり（後半） | 最大電圧から滑らかにゼロへ落ちる | 良い（電子回路に優しい） |
順位相の波形は、いきなり強い電圧を叩きつけるような動きをします。
そのため、LED内部の部品を痛めやすく、ちらつきの原因に直結します。
逆位相の調光器を選ぶだけで、問題が嘘のように解決して驚くことも珍しくありません。
最小負荷要件（保持電流）の不足によるフリッカー発生メカニズム
トライアック素子は、スイッチをONのまま維持するために「最低限必要な電流」が決まっています。
LEDは省エネ性能が高すぎるため、この電流値を下回ってしまうことがよくあります。
その結果、スイッチが勝手にON/OFFを繰り返し、激しいちらつきを引き起こすのです。
- 結論: LEDの消費電力が小さすぎるため、調光器が誤動作を起こします。
- 主な理由: トライアックがON状態を維持するための「保持電流」が足りないからです。
- 注意点: 複数のLEDを繋いで全体の消費電力を上げないと、安定しません。
- 条件の違い: リレー式のスイッチや、最新のデジタル制御器ではこの問題は起きません。
| 状態 | 電流の大きさ | トライアックの動作 | 照明の状態 |
|---|---|---|---|
| 白熱電球接続時 | 保持電流以上（大きい） | 安定してONを維持 | 正常に点灯・調光 |
| LED単体接続時 | 保持電流未満（小さすぎる） | 意図せずOFFになる | 激しいちらつき（フリッカー） |
| LED複数接続時 | 保持電流以上を確保 | 安定してONを維持 | 正常に点灯・調光 |
従来の調光器は、最低でも20Wや40Wといった負荷を想定して作られています。
数ワットしかないLEDをつなぐと、調光器が「電球が切れている」と勘違いしてしまうわけです。
LEDドライバ内部の定電流回路・PFC回路と位相制御波形の衝突
LEDドライバの内部には、力率を改善するPFC回路や、電流を一定に保つための回路が組み込まれています。
これらの回路は、きれいな正弦波の電気が送られてくることを前提に動いています。
位相制御で不自然に削られた波形が届くと、制御システムがパニックを起こしてしまうのです。
- 結論: ドライバ内部の高度な制御回路が、削られた波形に対応できません。
- 主な理由: 予測不能な入力電圧に対して、定電流を保とうと制御が暴走するからです。
- 注意点: ドライバの品質が低いほど、この衝突によるノイズや乱れが大きくなります。
- 該当しないケース: 入力波形をデジタルで補正できる高級な専用ドライバは除きます。
| 内部回路 | 役割 | 歪んだ波形が入力された時の反応 |
|---|---|---|
| PFC回路 | 電力の無駄をなくす | 制御が追いつかず、電流波形がさらに乱れる |
| 定電流回路 | LEDの明るさを一定に保つ | 出力電流に大きな波（リップル）が生じる |
| 平滑コンデンサ | 電圧を滑らかにする | 急激な充放電を繰り返し、ストレスを抱える |
マイコンやICが一生懸命に電流を安定させようとしているところに、穴だらけの電気が流れてきます。
これでは回路がうまく機能せず、結果としてLEDの出力が不安定になります。
電気の世界でも、送り手と受け手の連携が取れていないとトラブルになるのだと実感します。
症状別・LED調光トラブルの診断と具体的なメカニズム
不具合の症状を注意深く観察することで、回路のどこで問題が起きているかを推測できます。
ちらつき、異音、消灯不良など、それぞれの現象には明確な物理的・電気的な理由が存在します。
ここでは、よくある症状とその背後にあるメカニズムを紐解いていきましょう。
- 結論: 表面化するトラブルの症状から、根本的な原因を特定できます。
- 主な理由: 電気的なストレスは、部品の振動や出力の乱れとして必ず外に現れるからです。
- 注意点: 複数の要因が絡み合って、同時にいくつもの症状が出ることの方が多いです。
- 条件の違い: 気温や使用時間によって、症状が出たり消えたりする場合もあります。
| 主な症状 | 発生しやすいタイミング | 根本的な原因（メカニズム） |
|---|---|---|
| 激しいちらつき | 絞り込んだ低調光時 | 保持電流の不足、出力電流のリップル増大 |
| ブザー音・鳴き | 電源ON時や低調光時 | コイルやコンデンサの物理的な振動（磁歪効果） |
| ゴースト点灯 | スイッチを完全に切った時 | コンデンサの残留電荷、微小な漏れ電流 |
| 調光範囲が狭い | 調光ツマミを回した時 | ドライバが制御信号を正しく解釈できていない |
次に、それぞれの症状についてさらに詳しく掘り下げていきます。
【症状1】低調光時の激しいちらつき（フリッカー・ストロボ現象）
明るさを絞ったときに、照明が小刻みに震えたり、ストロボのように点滅したりする症状です。
出力電流の波（リップル）が大きくなり、人間の目にも明るさの変化として見えてしまっています。
スマートフォンのカメラを通すと、縞模様が流れるように見えることもあります。
- 結論: 低調光レベルでは、電流の波（リップル）が相対的に大きくなります。
- 主な理由: ドライバが少ない電流を安定して作り出せず、制御が不安定になるためです。
- 注意点: ちらつきを放置すると、目に疲労感や不快感を与えるため早急な対策が必要です。
- 例外: PWMの周波数が十分に高い（1kHz以上）場合は、目視でのちらつきは起きません。
| ちらつきの種類 | 見え方 | 主な要因 |
|---|---|---|
| 可視フリッカー | 肉眼でチカチカ見える | 保持電流の不足、制御ループの破綻 |
| 非可視フリッカー | 目には見えないが疲れる | 低品質ドライバによる低周波リップル |
| バンドフリッカー | カメラの画面に縞模様が出る | カメラのシャッタースピードとの干渉 |
この現象は、物理的な構造の違いから、白熱電球よりもLEDで特に顕著に現れます。
せっかくリラックスしようと照明を暗くしたのに、チカチカして落ち着かなかった経験は誰にでもあるはずです。
【症状2】LEDドライバや調光器からの異音（鳴き・ブザー音）
静かな部屋で照明をつけると、壁のスイッチや天井の器具から「ジー」「キーン」と音がする現象です。
これは、高調波を含んだ電流が流れることで、基板上の部品が物理的に振動して発生します。
電子部品が無理をして働いている証拠であり、放置できないサインです。
- 結論: 異音の正体は、電子部品の微小な物理的振動です。
- 主な理由: 乱れた電流がインダクタやコンデンサに流れ込み、磁歪効果や圧電効果を起こすからです。
- 注意点: 音が大きい場合は異常発熱を伴うことがあり、火災のリスクもゼロではありません。
- 条件の違い: 年齢によって聞こえる周波数帯が違うため、人によって気にならないこともあります。
| 異音の発生源 | 振動の原理 | 対策のアプローチ |
|---|---|---|
| チョークコイル | 磁界の変化によるコアの伸縮（磁歪効果） | ボンドによる固定、部品の変更 |
| セラミックコンデンサ | 電圧変化による素子の伸縮（圧電効果） | フィルムコンデンサへの交換 |
| トランス | 巻線の微小な振動 | ワニス含浸処理された部品を選ぶ |
私も以前、自作の回路から蚊の鳴くような音が聞こえてきて、すごく気になったことがあります。
部品を指で押さえるとピタッと音が止まり、振動が原因なのだと身をもって知りました。
【症状3】消灯しても微弱に光る（ゴースト点灯・残留電荷）
スイッチを確実に切ったはずなのに、LEDが暗闇でぼんやりと光り続ける気味が悪い現象です。
調光器内部の部品を動かすために、スイッチOFF時でもごくわずかな電流（漏れ電流）が流れていることが原因です。
また、ドライバ内部のコンデンサに電気が残っている場合にも起こります。
- 結論: オフの状態でも、LEDに微弱な電気が届いてしまっています。
- 主な理由: 調光器の漏れ電流や、回路内に蓄えられた残留電荷がLEDを駆動するからです。
- 注意点: 電気代への影響は微々たるものですが、部品の劣化を早める可能性があります。
- 該当しないケース: 物理的な接点で完全に回路を遮断するアナログスイッチでは発生しません。
| ゴースト点灯の要因 | メカニズム |
|---|---|
| 調光器の漏れ電流 | 位置表示ランプ（ホタルスイッチ）を点灯させるための微弱な電流が流れる |
| 内部コンデンサの残留電荷 | スイッチを切った後も、蓄えられた電気がゆっくりと放出される |
| 誘導電圧 | 並行する他の電源線から、電磁誘導によって電圧が乗り移る |
寝室の照明を変えたとき、夜中に薄っすら光っているのを見て少し不気味に感じたことがあります。
LEDはわずかな電気でも光ってしまうほど高効率なのだと、変なところで感心してしまいました。
【症状4】調光範囲が狭い・リニアに変化しない（段差・消灯不良）
ツマミを回しても明るさが途中までしか変わらなかったり、急にカクッと明るさが飛んだりする症状です。
これは、調光器が送る信号と、LEDドライバが解釈できる範囲がズレているために起こります。
狙った明るさに微調整できず、非常にストレスを感じます。
- 結論: ドライバが調光信号を正確に読み取れず、制御エラーを起こしています。
- 主な理由: カットされた波形の幅を、ドライバが正しい電流値に変換できないためです。
- 注意点: 無理に一番暗い状態に設定すると、突然消灯してしまうことがあります。
- 条件の違い: 0-10V調光などのアナログ電圧制御では、この段差は比較的起きにくいです。
| 症状の詳細 | ユーザーが感じるストレス | 内部の動作状態 |
|---|---|---|
| 最小輝度が高すぎる | ほんのり暗くしたいのに、眩しいまま | ドライバがそれ以下に電流を絞れない |
| 明るさの段差（ステップ） | 滑らかに変わらず、段階的に変化する | 信号の読み取り解像度が粗い |
| 途中で急に消灯する | 絞っていくと突然真っ暗になる | 動作可能な下限電圧を下回った |
高級なホテルやレストランでは、この調光の滑らかさが空間の質を大きく左右します。
自分の部屋でも同じようにリニアな調光を実現するには、機器の相性を合わせるしかありません。
【実践編】部品レベルで直す！LED調光の相性問題解消テクニック
原因が分かれば、次は具体的な解決策を実践する段階です。
はんだ付けや基礎的な知識があれば、数百円の部品を追加するだけで劇的に改善するケースも多いです。
ここでは、手軽に試せる応急処置から、根本的な対策まで順番に紹介します。
- 結論: 部品の追加や配線の見直しで、多くの相性問題は自力で解消できます。
- 主な理由: 電気的な不足分（負荷やノイズ耐性）を外部から補ってあげることができるからです。
- 注意点: AC100Vを扱う作業は感電の危険があるため、必ずブレーカーを落として行います。
- 該当しないケース: ドライバ内部のICそのものが破損している場合は、基板ごとの交換が必要です。
| 対策のアプローチ | 難易度 | コスト | 効果と目的 |
|---|---|---|---|
| ブリード抵抗の追加 | 低 | 数百円 | 最小負荷を補償し、フリッカーを消す |
| 逆位相調光器へ交換 | 中 | 数千円 | 波形の乱れをなくし、根本的に解決する |
| EMIフィルターの追加 | 中 | 千円程度 | 電源ラインへのノイズ流出を防ぐ |
過去に悩まされた激しい点滅も、ちょっとした工夫で解決できたときは本当に嬉しかったです。
ブリード抵抗（ダミーロード）の追加による最小負荷の補償
最も安価で効果的なのが、LEDと並列に「ブリード抵抗」を取り付ける方法です。
この抵抗が電力を意図的に消費することで、調光器に必要な最小電流を確保してくれます。
昔、部品箱の隅にあった抵抗を1本入れただけでピタッと点滅が止まり、感動した記憶があります。
- 結論: 抵抗を並列につないで疑似的な負荷を作り、調光器を安定させます。
- 主な理由: 不足している保持電流を抵抗に流してあげることで、トライアックの誤動作を防ぐためです。
- 注意点: 抵抗はかなり発熱するため、放熱対策と設置場所には十分な配慮が必要です。
- 条件の違い: 複数台のLEDを繋いで合計電力が十分な場合は、この抵抗は不要です。
低電力のLEDを使用する場合、この並列補償回路を追加することが効果的な対処法となります。
回路図としては、LEDドライバの入力側（ACライン）に抵抗をまたぐように接続するだけです。
抵抗値と定格電力（W数）の正しい計算方法と選定
適当な抵抗をつなぐと、発火や破裂の危険があるため正しい計算が必須です。
電源電圧と、調光器が要求する最小電流から、オームの法則を使って最適な値を導き出します。
少し面倒に感じるかもしれませんが、公式に当てはめるだけなので難しくありません。
- 結論: 電圧と要求電流から抵抗値を計算し、余裕を持った定格電力の部品を選びます。
- 主な理由: ギリギリの定格の部品を使うと、熱を持ちすぎて焼損する危険があるからです。
- 注意点: 計算上の消費電力に対して、必ず2〜3倍の安全率（定格電力）を持たせてください。
- 例外: メーカーから専用の「補助負荷装置」が販売されている場合は、それを買うのが一番安全です。
| 計算ステップ | 計算式 | 具体例（AC100V、最小電流20mAの場合） |
|---|---|---|
| 1. 抵抗値(R)の計算 | R = 電圧(V) ÷ 電流(A) | 100V ÷ 0.02A = 5000Ω（5kΩ） |
| 2. 実使用する値の決定 | 計算値より少し低い値を選ぶ | 4.7kΩ を選択（確実な電流確保のため） |
| 3. 消費電力(W)の計算 | W = 電圧(V)² ÷ 抵抗(R) | 100V² ÷ 4700Ω ≒ 2.1W |
| 4. 定格電力の選定 | 消費電力 × 2倍以上 | 5W または 10W のセメント抵抗を選定 |
この計算を間違えて、小さなカーボン抵抗を繋いで一瞬で煙を出してしまったのは苦い思い出です。
熱を逃がしやすいセメント抵抗や、アルミケース入りの巻線抵抗を選ぶのが鉄則です。
逆位相制御（Trailing Edge）対応ディマースイッチへの交換推奨
抵抗の追加で直らない場合は、調光器自体を逆位相制御タイプに交換するのが一番の近道です。
波形の立ち下がりをカットする逆位相は、電子部品に対する電気的なショックが格段に少なくなります。
少し出費はかさみますが、悩む時間を考えれば非常にコストパフォーマンスの高い解決策です。
- 結論: LED専用の「逆位相制御」調光器へ交換することで、根本的な解決が見込めます。
- 主な理由: 電圧がゼロから立ち上がるため、突入電流が発生せず回路に優しいからです。
- 注意点: ごく稀に、逆位相に対応していない古いLEDドライバもあるため事前の確認が必要です。
- 条件の違い: 自宅の配線環境によっては、壁のスイッチ交換に電気工事士の資格が求められます。
| 制御方式の比較 | 突入電流の大きさ | ノイズの発生量 | LEDとの相性 |
|---|---|---|---|
| 従来型（順位相） | 非常に大きい | 多い | 悪い（ちらつきやすい） |
| LED専用（逆位相） | ほぼ発生しない | 少ない | 非常に良い（安定する） |
お店で「LED対応」と書かれた調光器を探すときは、パッケージの裏を見て逆位相かどうかを確認する癖がつきました。
ノイズ（EMI）対策フィルターの追加と極性・配線レイアウトの確認
ドライバから出るノイズが原因で、調光器が誤動作しているケースも少なくありません。
電源線にフェライトコアを挟んだり、ラインフィルタを追加したりすることで、ノイズをブロックできます。
また、配線のL（非接地側）とN（接地側）の極性が逆になっていないかの確認も重要です。
- 結論: ノイズ対策と正しい配線が、システムの安定稼働を支えます。
- 主な理由: 外部に漏れ出したノイズが、調光器の制御タイミングを狂わせるからです。
- 注意点: 信号線と電源線を束ねて配線すると、ノイズが乗り移るため絶対に避けてください。
- 該当しないケース: 電池駆動など、外部のAC電源に繋がっていないシステムには無関係です。
| 対策項目 | 具体的なアクション | 期待できる効果 |
|---|---|---|
| フェライトコアの装着 | 電源ケーブルの根本に挟み込む | 高周波ノイズを熱に変換して減衰させる |
| 極性の確認（L/N） | 検電ドライバーで正しく結線されているか確認 | 回路の安定化、安全性の向上 |
| アース（FG）の接続 | 緑色の線を確実にグラウンドへ落とす | 感電防止と、ノイズの逃げ道を作る |
配線を少し離すだけで、嘘のように動作が安定したことがあり、目に見えないノイズの恐ろしさを痛感しました。
【応用編】定電流LEDドライバICを使った調光回路の自作と改造
市販品での解決に満足できない方は、自ら回路を設計・構築する世界に足を踏み入れてみましょう。
安価な電子部品を組み合わせることで、メーカー製を超える滑らかな調光システムを作ることができます。
自分の手で光を自在にコントロールできたときの達成感は、何物にも代えがたい経験になります。
- 結論: ドライバICとマイコンを使えば、低コストで高性能な調光回路を自作できます。
- 主な理由: 自分で部品を選定し、ノイズや波形の問題を設計段階から排除できるからです。
- 注意点: データシートを正しく読み解く知識と、安全なはんだ付けの技術が必要です。
- 条件の違い: 修理を手早く済ませたいだけの人には、このアプローチは手間がかかりすぎます。
| 自作のステップ | 作業内容 | 身につくスキル |
|---|---|---|
| 1. 部品の選定 | IC、コイル、抵抗をショップで探す | データシートの読解力 |
| 2. 回路図の作成 | 接続の整合性と放熱を考慮する | 回路設計の基礎知識 |
| 3. 組み立て | ブレッドボードや基板にはんだ付けする | 実装技術とトラブルシューティング |
秋月電子などで揃う！安価で高機能な定電流ドライバICの選び方
電子工作の強い味方である秋月電子通商などでは、数百円で優秀なLEDドライバICが手に入ります。
LEDを安全に光らせるには、電圧ではなく「電流を一定に保つ（定電流駆動）」ことが絶対条件です。
PWM調光用の専用ピン（DIMピンなど）を備えたICを選ぶのが、自作を成功させるコツです。
- 結論: 定電流駆動ができ、PWM制御ピンを持つICを選んでください。
- 主な理由: 電流を固定しないと、熱暴走を起こしてLEDが一瞬で壊れてしまうからです。
- 注意点: 入力電圧と、点灯させたいLEDの電圧（Vf）のバランスを考えて降圧・昇圧を選びます。
- 例外: 10mA程度の小さな砲弾型LEDなら、単純な抵抗だけでも十分な場合があります。
| ICの機能・特徴 | 選定のチェックポイント |
|---|---|
| 定電流制御 | 出力電流が設定値でピタッと安定するか |
| PWM調光入力 | 外部からの信号で高速ON/OFFできるか |
| 保護回路 | 過電流や過熱時に自動で停止する機能があるか |
初めて専用のドライバICを使ったとき、抵抗だけで光らせていた頃の不安定さが嘘のように消えて感動しました。
データシートを読み解く：電流センス抵抗（Rs）と放熱設計の要点
部品を買ったら、メーカーが発行しているデータシート（説明書）を隅々まで読みます。
特に重要なのが、流したい電流を決める「電流センス抵抗（Rs）」の計算と、熱対策です。
ここを間違えると、最悪の場合は部品が燃え上がってしまうため、慎重な設計が求められます。
- 結論: データシートの計算式に従い、正しいRs値と放熱用ヒートシンクを決定します。
- 主な理由: ICはRsの両端の電圧を見て電流を制御しているため、この値が全ての基準になるからです。
- 注意点: 1W以上の高輝度LEDを扱う場合、ICとLEDの両方に十分な放熱対策が必須です。
- 条件の違い: 数十mAしか流さない小規模な回路であれば、厳密な熱計算は省略できます。
| 設計のポイント | 具体的な確認事項 | 失敗した時のリスク |
|---|---|---|
| センス抵抗(Rs)の計算 | 基準電圧 ÷ 目的の電流値 | LEDの焼損、暗すぎる |
| ICの許容損失の確認 | 内部で発生する熱（W）が上限を超えていないか | ICの熱破壊 |
| ヒートシンクの面積 | 発生する熱を空気に逃がしきれる広さがあるか | 寿命低下、熱暴走 |
計算式に数字を当てはめて、ぴったり狙った電流が流れたときの「よっしゃ！」という感覚はたまりません。
マイコン（Arduino等）を使った高精度PWM調光器の構築
トライアック調光の限界を突破するには、Arduinoなどのマイコンを利用するのがベストです。
マイコンから高周波のPWM信号を生成し、ドライバICに送ることで、ちらつきゼロの完璧な調光が実現します。
プログラムの書き換えだけで、光り方を自由自在に操れるのが最大の魅力です。
- 結論: マイコン制御による高周波PWM調光が、最も高品質な光を作り出します。
- 主な理由: 1kHz以上の高速で点滅させるため、カメラを通しても人間の目にも完全に滑らかに見えるからです。
- 注意点: マイコンの出力電圧（5Vや3.3V）と、ICの入力電圧レベルが一致しているか確認が必要です。
- 該当しないケース: 単純なダイヤル式のアナログ操作で十分な場合は、マイコンはオーバースペックです。
高周波PWM調光は、LEDの応答速度の速さを活かし、より均一で安定した調光効果を得ることができます。
| 構成要素 | 役割 | システムのメリット |
|---|---|---|
| Arduino (マイコン) | 調光の割合を計算し、PWM信号を生成する | プログラムで調光カーブを自由に描ける |
| LEDドライバIC | 信号を受け取り、正確な定電流をLEDへ流す | ちらつきのない安定した発光 |
| ボリューム抵抗 | 人間が手で回して、マイコンに明るさを指示する | 直感的な操作感 |
最初はプログラムを書くのに苦労しましたが、ホタルのようにゆっくり点滅する照明を作れたときは本当に嬉しかったです。
プロが実践する！LEDドライバ選定と最新調光システムの導入
趣味の工作から一歩進んで、施設や住宅の設備として導入する際のプロの視点を紹介します。
信頼性を担保するためには、電気的なスペックや最新の通信規格への理解が欠かせません。
将来的なメンテナンスや拡張を見据えた機器選びのヒントをお伝えします。
- 結論: 大規模な導入には、国際規格の通信プロトコルと電気的スペックの確認が必須です。
- 主な理由: 機器ごとの相性問題に悩まされることなく、システム全体を長期的に安定稼働させるためです。
- 注意点: 初期費用は高くなりますが、トラブル対応のコストを考えれば結果的に安上がりになります。
- 条件の違い: 個人の小部屋の照明を一つ変えるだけなら、ここまで大掛かりな規格は不要です。
| プロが重視するポイント | 目的 |
|---|---|
| 標準規格への準拠 | メーカーが違っても確実に連携できること |
| 電気的ノイズの少なさ | 他の精密機器や設備に悪影響を与えないこと |
| 長期信頼性と保証 | メンテナンスの手間を減らすこと |
現場でわけのわからない相性問題に直面したとき、規格化された製品のありがたみを心の底から感じます。
DALI-2プロトコルによる確実な相互運用性の確保
相性問題を根本から消し去るための国際標準規格が「DALI-2（ダリ・ツー）」です。
従来のアナログな電圧カットではなく、デジタル信号で「50%の明るさにしろ」と明確に命令を送ります。
これにより、メーカー間の互換性が保証され、双方向の通信で照明の状態まで監視できるようになります。
- 結論: DALI-2対応製品を選べば、相性による不具合はほぼ皆無になります。
- 主な理由: 厳密な認証テストをクリアした製品同士が、共通のデジタル言語で会話するからです。
- 注意点: 専用の信号線を配線する必要があるため、既存の建物の改修には手間がかかります。
- 例外: スマートホーム用の無線通信（Matterなど）を利用する場合は、また別のアプローチになります。
DALI規格は、光と色を非常に正確に調整する必要がある環境に最適なソリューションです。
| DALI-2のメリット | 従来方式との違い |
|---|---|
| デジタル命令の送信 | 波形の乱れに依存せず、正確に明るさを指定できる |
| 相互運用性の保証 | 異なるメーカーの機器を混ぜて使っても確実に動く |
| 双方向の通信機能 | 「球切れしています」と照明側から報告を受け取れる |
最新のオフィスビルなどでDALIが導入されているのを見ると、調光技術もここまで進化したのかと驚かされます。
高力率（PF）かつ低THD（全高調波歪み）なドライバの選定基準
最後に、ドライバ単体の品質を見極めるための重要なスペックについて解説します。
「力率（PF）」が0.9以上、「全高調波歪み（THD）」が20%未満であることを基準に選んでください。
これらの数値が優秀なドライバは、電源ラインへのノイズを抑え、システム全体を驚くほど安定させます。
- 結論: PFが高く、THDが低いドライバを選ぶことが、トラブル予防の最大の防御策です。
- 主な理由: 電力を無駄なく使い、周囲の機器にノイズという迷惑をかけない優等生な設計だからです。
- 注意点: カタログの隅に小さく書かれていることが多いので、見落とさないように確認してください。
- 条件の違い: バッテリーで動く機器の場合は、交流の電源ラインに対する影響を考える必要はありません。
| 確認すべきスペック | 理想的な数値 | 数値が悪い場合のリスク |
|---|---|---|
| 力率（PF） | 0.9 以上 | 電力の無駄が多くなり、ブレーカーが落ちやすくなる |
| 全高調波歪み（THD） | 20% 未満 | 電源ラインに強烈なノイズをばらまき、他の機器を狂わせる |
良い部品を正しく選定し、電気の性質を理解して組み合わせれば、LEDの調光トラブルは必ず解決できます。
ご自身の環境に合わせて、最適な対処法や回路の自作にぜひチャレンジしてみてください。
